 Aplicações e Descrição Geral
|
|
A S&E fabrica uma ampla linha de instrumentos para medição de resistência, para instalação em painel ou para uso em bancadas.
Alguns exemplos de aplicações mais comuns:
- Medição de resistências elétricas
- Medição de enrolamentos ou bobinas de cobre
- Medição de enrolamentos ou bobinas de alumínio
Vantagens dos instrumentos S&E
- Ampla variedade de modelos e modos de funcionamento.
- Ao contrário da maioria dos instrumentos disponíveis no mercado, no display em acrílico S&E é gravada a unidade de medida informada pelo cliente.
- Possuem construção robusta para suportar diversas situações como choques mecânicos, vibrações, poeira, umidade, ataques químicos, picos e transientes da rede elétrica, campos magnéticos.
- Baixo consumo de energia elétrica.
- Alta precisão e alta durabilidade (comprovada por clientes que possuem instrumentos S&E há mais de 20 anos, em perfeito estado de funcionamento).
- 2 anos de garantia e assistência técnica permanente.
|
 Características Técnicas
|
Ohmímetros digitais para painel

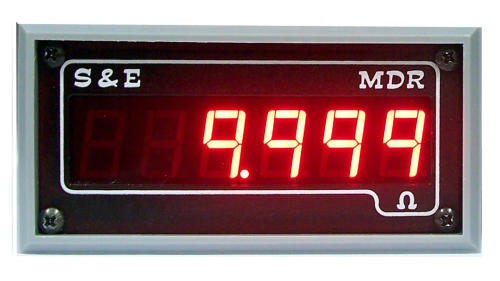

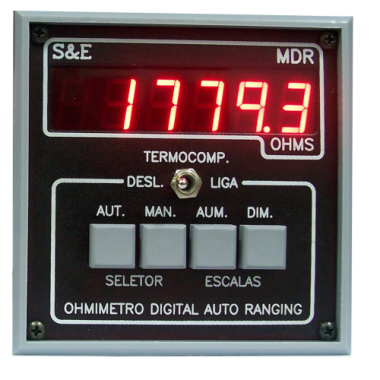

Ohmímetro digital de painel modelo MDR. Precisão 0,2% da leitura + 1 digito. Display de led vermelho 3 1/2 dígitos de alto brilho com 14mm de altura. Indicação de sobre escala e resistência aberta. Entrada em ponte para medição a 2 ou 3 fios para compensação automática da resistência dos cabos da ponta de prova. Conexão por bornes na parte traseira. Montado em caixa plástica de ABS alto impacto, nas dimensões de 48 x 96 x 140mm de profundidade. Alimentação: 110/220 Vca. +/- 10% 60Hz.
Modelos e escalas para OHMÍMETROS MDR
- Escala de 0 a 19.99 Ohms (MDR-20)
- Escala de 0 a 199.9 Ohms (MDR-200)
- Escala de 0 a 1999 Ohms (MDR-2000)

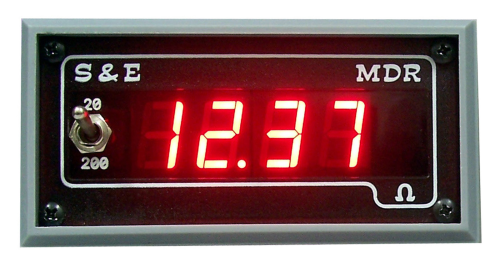

- 2 Escalas de 0 a 19.99 / 199.9 Ohms (MDR-20 / 200)
- 2 Escalas de 0 a 199.9 / 1999 Ohms (MDR-200 / 2000)
- 3 Escalas de 0 a 1.999 / 19.99 e 199.9 Ohms (MDR-3E)
MODELO 1800-1
Ohmímetro digital de precisão para uso portátil ou em bancada, modelo SE 1800-1.
Faixa de medição de 0.00 Ohms a 2 MegaOhms em seis escalas selecionáveis por chaves frontais tipo Push-button sendo:
- De 0.00 Ohms a 19.99 Ohms
- De 0.0 Ohms a 199.9 Ohms
- De 0.000 kilo Ohms a 1.999 kilo Ohms
- De 0.00 kilo Ohms a 19.99 kilo Ohms
- De 0.0 kilo Ohms a 199.9 kilo Ohms
- De 0.000 Mega Ohms a 1.999 Mega Ohms
- Precisão 0.1% + 1 dígito sobre a leitura exceto em 1.999 Mega Ohms 0.1% + 2 dígitos.
- Display LCD cristal liquido 3 ½ dígitos de alto contraste com 12.7mm. de altura.
- Indicação automática de bateria fraca e sobre escala.
- Ponto decimal flutuante. Resolução de leitura 0.05% fs.
- Zeragem automática em todas escalas.
- Sistema de medição a 2 ou 3 fios para eliminação da resistência das pontas de prova.
- Velocidade de resposta menor que 1 segundo.
- Tempo de amostragem: 3 por segundo.
- Alimentação: a rede 110/220 Vca. +/- 10% 60Hz. e 8 pilhas comuns de 1.5 Volts com duração superior à 300 horas de uso contínuo.
- Montado em caixa plástica ABS alto impacto com alça para transporte ou posicionamento angular sobre a bancada.
- Dimensões frontais: 270x74x200mm de profundidade.
- Acompanha um par de pontas de provas, 1 cabo de força, 1 jogo de pilhas, fusíveis e manual de uso.
MODELO 1800-2
Ohmímetro digital de alta precisão marca S&E, modelo SE 1800-2.
Faixa de medição de 100 micro Ohms até 20 kilo Ohms, mesmo que a resistência medida possua alto valor indutivo e ou capacitivo como motores elétricos, bobinas solenóides, relès, etc.
Compensação automática de resistência ohmica dos cabos de prova a 4 ou 2 fios e compensação térmica do coeficiente de variação do material da resistência a ser medida, podendo se ler o valor ohmíco direto ou o valor equivalente a 20°C ou 25°C.
Ajuste de zero independente para a escala de 200 mili Ohms garantindo perfeito zeramento da leitura em valores extremamente baixos. Display de led vermelho 7 segmentos com 14mm de altura.
Proteção contra curto-circuito, picos de tensão e transientes por tempo indefinido.
Proteção contra tensão direta nas entradas.
Termo-compensador de temperatura ambiente com chave frontal para medição com ou sem compensação.
- De 0 a 200 miliohms (Resolução= 100 micro Ohms)
- De 0 a 2 Ohms (Resolução= 1 mili Ohms)
- De 0 a 20 Ohms (Resolução= 10 mili Ohms)
- De 0 a 200 Ohms (Resolução= 100 mili Ohms)
- De 0 a 2 kilo Ohms (Resolução= 1 Ohms)
- De 0 a 20 kilo Ohms (Resolução= 10 Ohms)
Precisão 0,1% sobre a leitura + 1 dígito para as escalas de 20 Ohms, 200 Ohms e 2 kilo Ohms e 0,1% sobre a leitura + 2 dígitos para as escalas de 200 mili Ohms, 2 Ohms e 20 kilo Ohms.
Caixa plásticas em ABS - alto impacto, dimensões 270x200x74mm.
Alimentação: 110/220 Vac +/- 10% 60Hz.
Acompanha jogo de pontas de prova, cabo de força e manual de uso.
|
 Acessórios
|
|
Opcionais:
1) Tampa de proteção em policarbonato cristal (somente para caixas 96x96mm)
Proteje contra poeira e sujeira com fixação nos mesmos parafusos do acrílico
|
 Catálogos Técnicos
|
|
Catálogos Disponíveis On-Line:
- Ohmímetros digitais para painel modelo MDR
- Ohmímetros digitais portáteis modelo 1800-1
- Ohmímetros digitais portáteis modelo 1800-2
|
 Solicite um orçamento
|
|
Para solicitar um orçamento sem compromisso algum, informe:
- Indique se necessita de um ohmímetro para instalação em painel ou para uso em bancada
- Informe a escala desejada
